1、选择技巧

在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来, 只须在"选择目标"的提示后输入 remove 回车,再在提示下逐一选择哪些多选的图元(当然别 太多,否则难选啊!)即可搞定. （记得将命令窗口拉高些哦!）

在选择时，随便输入两个字母，如mn，这时你会发现 command 命令行出现一大串提示，包 括 fence、wc、wf 等，很方便的。

2、AutoCAD 裁剪技巧

如图所示,要对右图部分圆(可以是其他边框)外的直线进行裁剪，普通办法就是选择裁剪边界 后再选择要裁剪的线段即可，实际上 AutoCAD 还有较为简捷的办法，其做法如下：

1.按常规执行裁剪命令，选择裁剪边界（回车确认）；

2.在提示选择要裁剪的线段元素时输入“f”（即 fence），回车确认；

3.在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可。

需要注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以 后一次的部分（这点很重要哦）。

3、如何在 WORD 表格中引用 ACAD 的形位公差??

1.将 ACAD 的背景设为白色,否则在 WORD 中不能处理背景色;

2.在 ACAD 中单独直接标注形位公差图框,尽量放大显示至整个绘图区;

3.使用 ACAD 的 copyclip(拷贝至粘贴板)命令,选中形位公差图框;

4.切换至 WORD 的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至 表格范围内的合适大小.为利于操作,可将文档显示放大。

4、如何给 ACAD 工具条添加命令及相应图标

cad 的工具条并没有显示所有可用命令，在需要时用户要自己添加。

例如绘图工具条中默认没有多线命令（mline），就要自己添加。

做法如下：

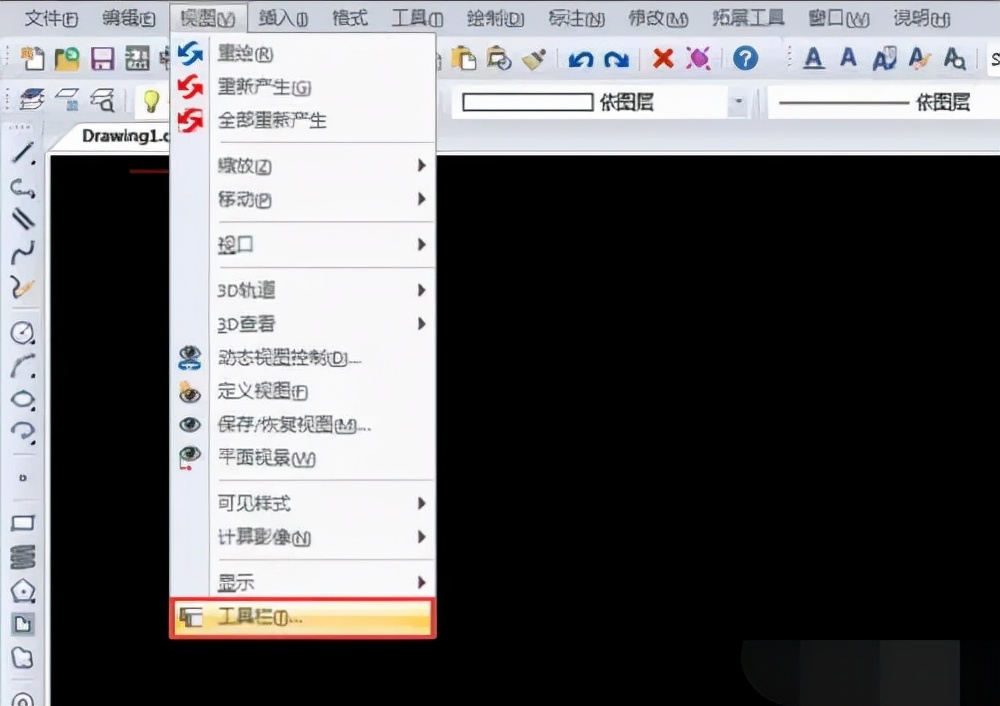

视图－>工具栏－>命令选项卡，选中绘图右侧窗口显示相应命令

这时找到“多线”，点左键把它脱出，若不放到任何已有工具条中，则它以单独工具条出现； 否则成为已有工具条一员。

这时又发现刚拖出的“多线”命令没有图标！！就要为他添加图标。

做法如下：

把命令拖出后，不要关闭自定义窗口，单击“多线”命令，在弹出的面板的右下角，给它选择 相应的图标！

这时，我们还可以发现，cad 允许我们给每个命令自定义图标。这样作个个性化工具条就变 得easy了！！

最后，要删除命令，重复以上操作，把要删除命令拖回，然后在确认要求中选“是”就行了

5、AutoCAD 字体替换技巧

AutoCAD 文件在交流过程中，往往会因设计者使用和拥有不同的字体（特别是早期版本必须使用的单线字体），而需为其指定替换字体，如下图所示，即是因为笔者的电脑中没有UMHZ.shx 字体，而需为其指定笔者电脑中存在的字体 hzkt.shx。

这种提示在每次启动 AutoCAD 后，打开已有文件都会出现。其实，这种字体替换可以在配置中一次指定：

执行 config命令，在下图对话框的黑显处（指定替换字体文件）输入字体文件及其完整目录，ok后，下次启动AutoCAD打开已有文件时，字体替换提示将不在出现。
