由于受井下巷道条件的限制，井下平面控制均以导线的形式沿巷道布设，而不能像地面控制网那样可以有测角网、测边网、GPS 网和交会法等多种可能方案。井下平而控制测量的目的是建立井下平面测量的控制，作为测绘和标定井下巷道、硐室、回采工作面等的平面位置的基础，也能满足一般贯通测量的要求。

一、井下导线的等级

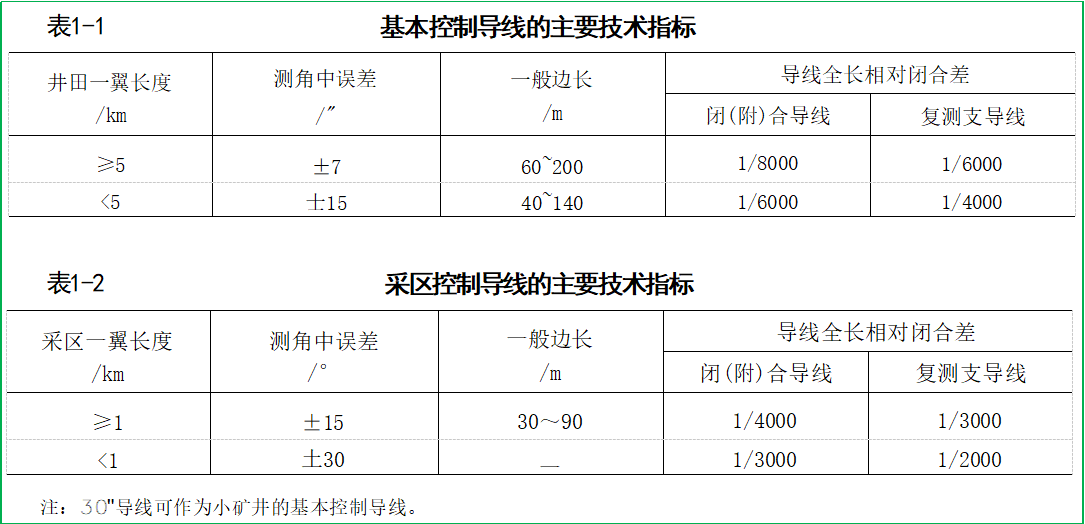

井下导线的布设，按照“高级控制低级”的原则进行。我国《煤矿测量规程》规定，井下平面控制分为基本控制(表1-1)和采区控制(表1-2)两类（具体技术指标参见现行规范），这两类又都应敷设成闭(附)合导线或复测支导线。

基本控制导线按照测角精度分为±7"和±15"两级， 一般从井底车场的起始边开始，沿矿井主要巷道(井底车场，水平大巷，集中上、下山等)敷设，通常每隔1.5~2.0 km 应加测陀螺定向边，以提供检核和方位平差条件。

采区控制导线也按测角精度分为±15”和±30”两级，沿采区上、下山、中间巷道或片盘运输巷道以及其他次要巷道敷设。

二、井下导线的发展与形式

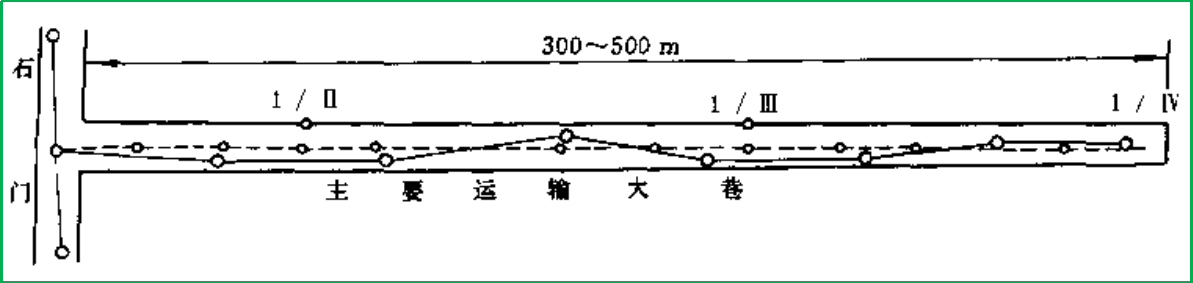

井下导线往往不是一次全面布网，面是随井下巷道掘进而逐步敷设。如下图所示：

当由石门处拉门开始掘进主要运输大巷时，随巷道掘进而先敷设低等级的±15”或±30"导线(如上图中虚线所示),用以控制巷道中线的标定和及时填绘矿图，随巷道掘进每30~100m 延 长 一次。当巷道掘进到300～500m 时，再敷设±7”级或±15"级基本控制导线，用来检查前面已敷设的低等级采区控制导线是否正确，所以其起始边(点)和最终边(点)一般应与低等级控制导线边(点)相重合。

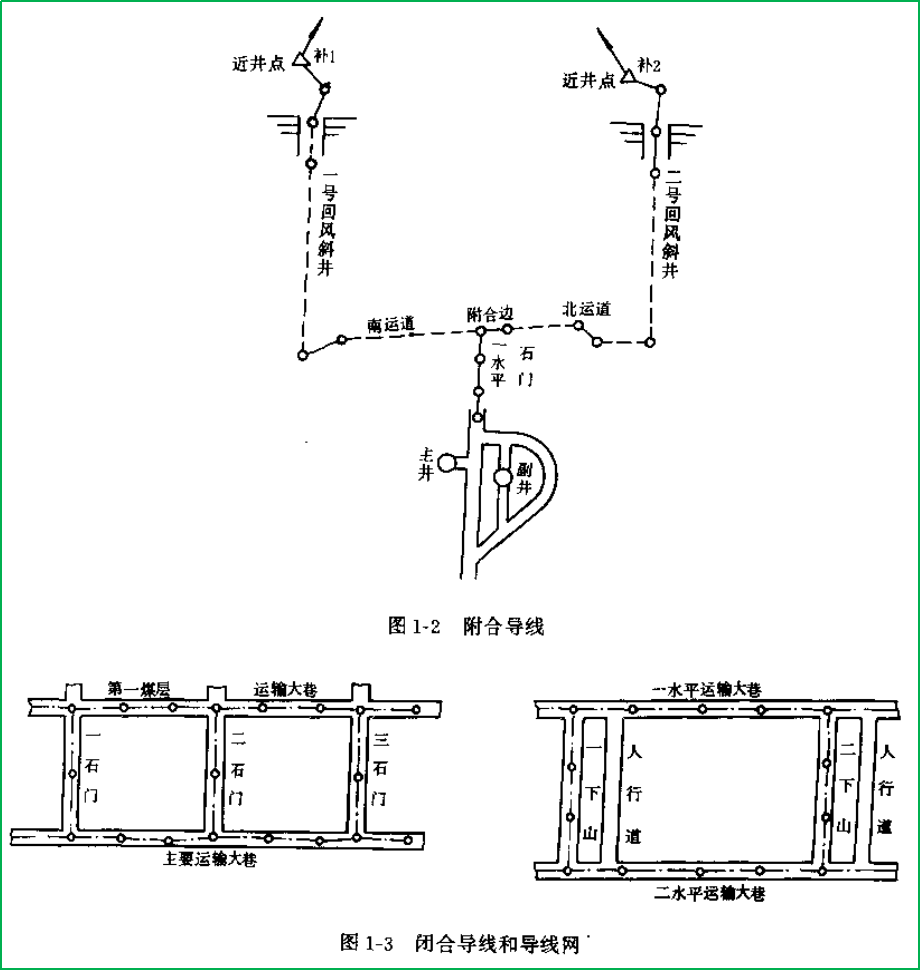

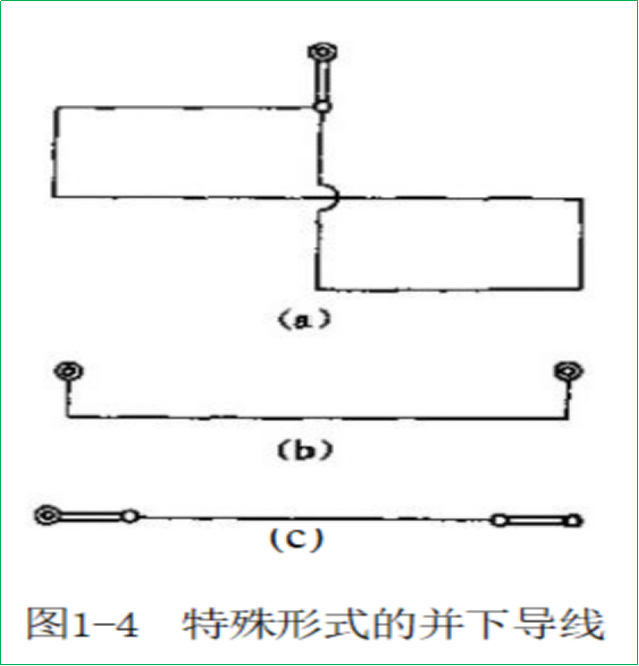

当巷道继续向前掘进时，以基本控制导线所测设的最终边为基础，向前敷设低等级控制导线和给中线。当巷道又掘进300~500m 时，再延长基本控制导线。这样不断分段重复，直到形成闭(附)合导线和导线网，如图1-3和图1-4所示。
